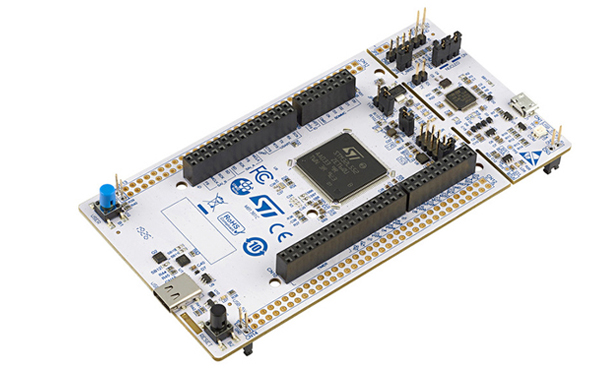

集成電路芯片，一個與時俱進的話題，大家在日常生活中看到的、使用的電子設備，如手機、電腦、電視、空調等等都離不開它，簡單來說集成電路芯片就好比“汽車的發動機”，小小的集成電路芯片是讓這些電子設備運動起來的主要動力。既然如此，“指甲蓋大小”功能如此強大的芯片又是如何做出來的呢？
其實，芯片最初的模樣我們都見過，就是“沙子”，其主要成分為二氧化硅，對沙子進行提煉處理后就能得到集成電路芯片的原材料“硅”。 硅是一種很獨特的化學元素，由于其導電能力介于半導體與絕緣體之間，因此受到了半導體領域的極大歡迎?！肮琛痹俳?jīng)過純化、拉晶、切割之后成為硅晶圓，然后經過涂層、顯影、蝕刻、去除光阻等步驟最終形成一個滿足功能需求的電路架構。
簡單來說，IC制造則是在硅晶圓上制造數以萬計獨立的晶體管器件，然后再為其構建多層的連接電路，最終實現所需要的功能。其中，還有個尤為重要的步驟，即封測。其中又包括探針、切割、鍵合、壓膜等等流程，最終完成芯片的整體制造流程。
如此精密的制造過程，又該如何保證其質量呢？X-Ray檢測設備是目前備受關注的檢測手段，尤其是封裝過程，如日聯科技生產的AX9100，全視角X射線檢測、高放大倍率、高解析度、360度旋轉測試，廣泛應用于電池、SMT、LED、電子產品等行業，芯片的內部一覽無余，備受業界好評。
集成電路芯片隨著科技需求的發展，制造日漸微小，X射線檢測技術也在隨著市場需求不斷發展，日聯科技順應市場不斷進步，力求打造全球令人尊敬的品牌。
